FPV Monitor 5,8Ghz

Discussioni, Domande e Risoluzione dei problemi su Droni FPV

FPV Monitor 5,8Ghz

Messaggioda Fred94 » 10/04/2015, 17:27

Ciao ragazzi, visto il grande numero di messaggi nel thread generico del Phantom arrivando ad essere molto dispersivo, ho considerato utile dividere i singoli elementi che compongono l'FPV affrontando così un argomento per volta.
Come gia' affrontato dall'utente Havana per quanto riguarda LE ANTENNE iniziamo ora ad affrontare il discorso MONITOR con frequenza a 5,8Ghz.
Il monitor servira' a ricevere le immagini trasmesse dal tx video posizionato sul phantom, ogni monitor solitamente viene venduto con un proprio paraluce, accessorio indispensabile in quanto questi non sono poi cosi tanto luminosi e quindi in presenza di sole la visualizzazione risulta un po difficoltosa.
Questi monitor che tratteremo hanno al loro interno un ricevitore video a 5,8Ghz, la maggior parte ha un doppio ricevitore per sfruttare un canale di riserva laddove il primo fallisce durante il volo.
Solitamente ricevono su 32 frequenze diverse, alcuni solamente su 7.
Attualmente il mercato in forte espansione in questo settore sta sfornando prodotti nuovi ogni 2 o 3 mesi, ad oggi quelli che vanno per la maggiore a mio parere sono tre, se poi qualcuno di noi ha altre esperienze in merito me le suggerisce e io le aggiungo alla lista:


iniziando dal primo:

BOSCAM RX-LCD5802
Immagine

Specifiche:
Ricevitore integrato 5.8GHz doppio per una ricezione ottimale
Built-in uscita 5.8GHz AV 2CH e ingresso AV 1CH
Batteria integrata ad alte prestazioni Li-Polymer Battery: 2450mAh / 7.4V
Stato di visualizzazione OSD lavoro: indicazione RSSI; Indicatore della batteria; indicazione del canale
Una chiave di ricerca automatica del segnale
Menù inglese
Dimensioni dello schermo: 7 "
Tipo di schermo: TFT LCD / lunga vita, retroilluminazione a LED
Risoluzione: 800 * 480
Luminosità: 450cd / m2
Angolo di vista: 140/120 gradi (orizzontale / verticale)
Dimensioni: 180mm x 120mm x 50mm (Nota: altezza Tettuccio: 28mm)
Tensione di funzionamento: DC 7 ~ 16V
Consumo: 650 mA @ 12V
Batteria Corrente di carica: 850mA @ 12V (max)
Temperatura di funzionamento: -10 ℃ ~ + 65 ℃
Connettori: SMA femmina
Antenne Connettori: SMA maschio

Caratteristiche:
Doppio Ricevitore integrato automatico per la migliore ricezione antenna commutazione automatica
Doppie uscite AV con buffer
Può ricevere 2 canali diversi allo stesso tempo
Ricevitore AV con ingressi Diversi
Piccolo, leggero, maneggevole
4 Bande e totale 32 canali
Built-in batteria, facile da trasportare e uso esterno
Una chiave per la ricerca automatica del segnale, funzionamento semplice
Visualizzazione dello stato OSD lavoro: essere sempre consapevoli della condizione di lavoro del dispositivo.
Immagine

Il pacchetto include:
1 x Ricevitore schermo Monitor LCD 7 Pollici con batteria ricaricabile
2 x 5.8G Antenna omnidirezonale
2 x Cavo AV
1 x Cavo di ricarica
1 x Protezione paraluce semirigida in tessuto

Il caricabatteria non e' incluso, ma si puo utilizzare un classico alimentatore universale che si trova presso qualsiasi ferramenta o negozio cinese con prezzi che variano dai 5 agli 8 euro.


BOSCAM RX-LCD5812
molto simile al precedente ma di una qualita' video leggermente superiore e con qualche funzione in più.
Immagine

Immagine
Immagine

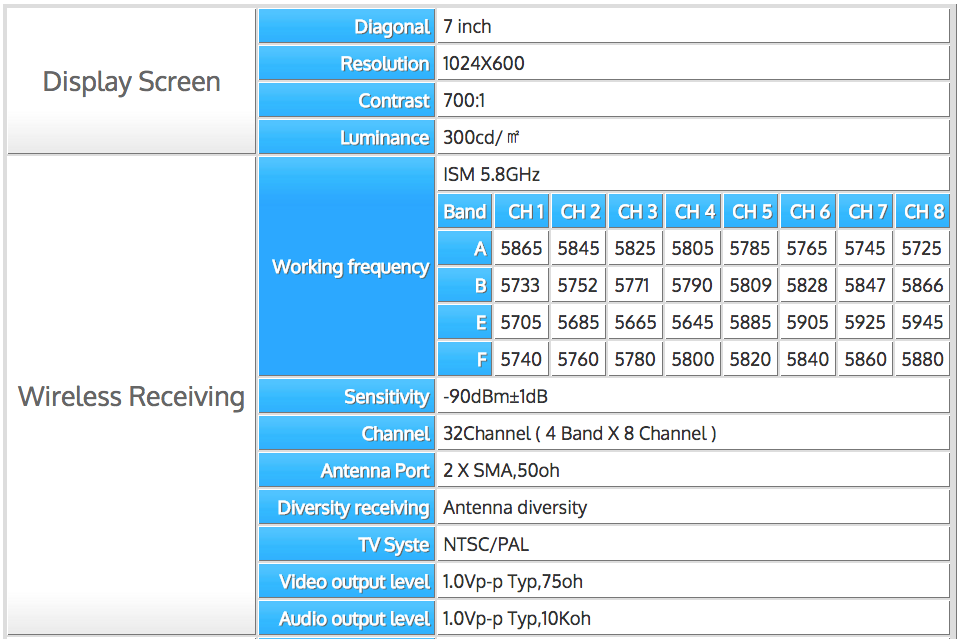

FLYSIGHT BLACK PEARL
premetto che di questo modello esiste sia il 7ch che il 32ch
Immagine
Immagine
Immagine

MONITOR SEGNALATI DA VOI UTENTI

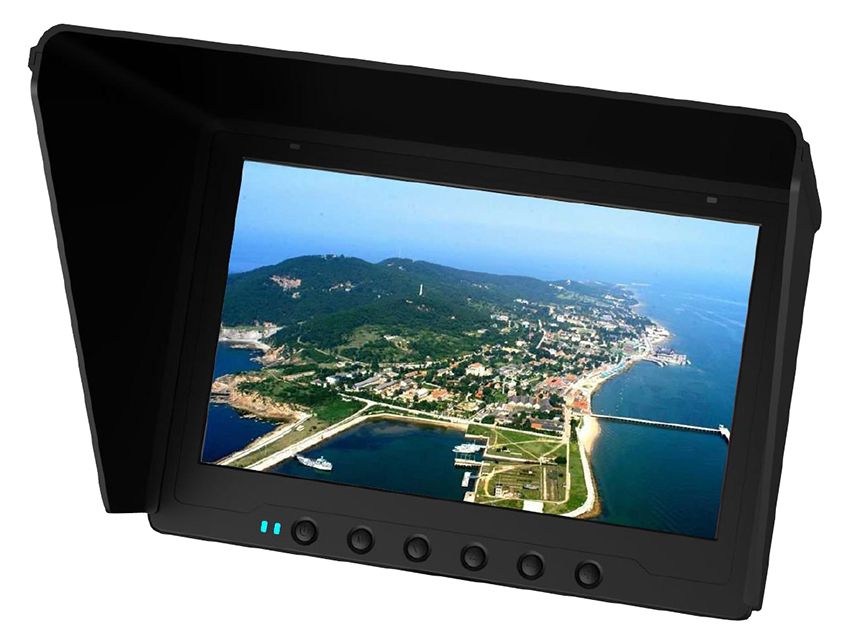

BOSCAM SKYZONE RC-702
: Thumbup : Segnalato positivamente da utente Gugu

Immagine

Dettagli:
built - in ricevitore doppio automaticamente per la migliore ricezione dell'antenna commutazione automatica
non influenzare da 2.4 ghz radio r/c
ricevitore av con ingressi diversità
piccolo , leggero , durevole
no blue screen
pieghevole parasole
2 dc port
4 bande e 32 channels totali

Specifiche:
dimensioni dello schermo : 7"
Tipo di schermo : tft lcd / lunga durata , retroilluminazione a led
risoluzione : 800 * 480
luminosità : 450cd / m2
contrasto : 500 : 1
angolo di vista : 140 / 120 gradi ( orizzontale / verticale )
tensione di funzionamento : dv 7 - 12 v ( centro positivo ) o 11.1 v li-batteria
consumo : < 8 w
dimensioni : 180 mm x 120 mm x 23 mm
collegamento dell'antenna : sma
built - in 5.8 ghz dual diversity receiver automaticamente per una migliore ricezione
built - in 2ch 5.8 ghz uscita av e 1ch ingresso av
temperatura di funzionamento : - 10 ° ~ + 65 °

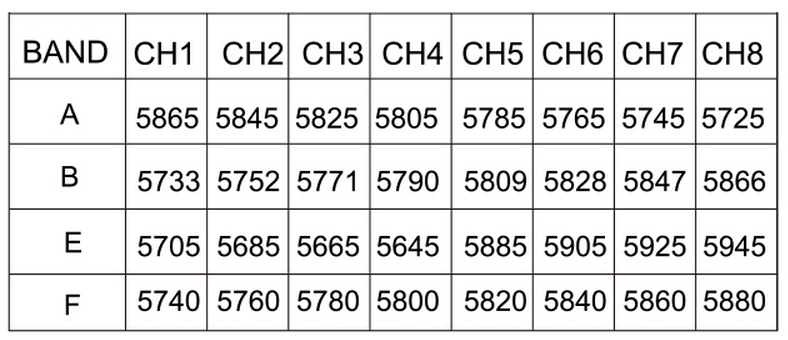

Frequenze:
Immagine

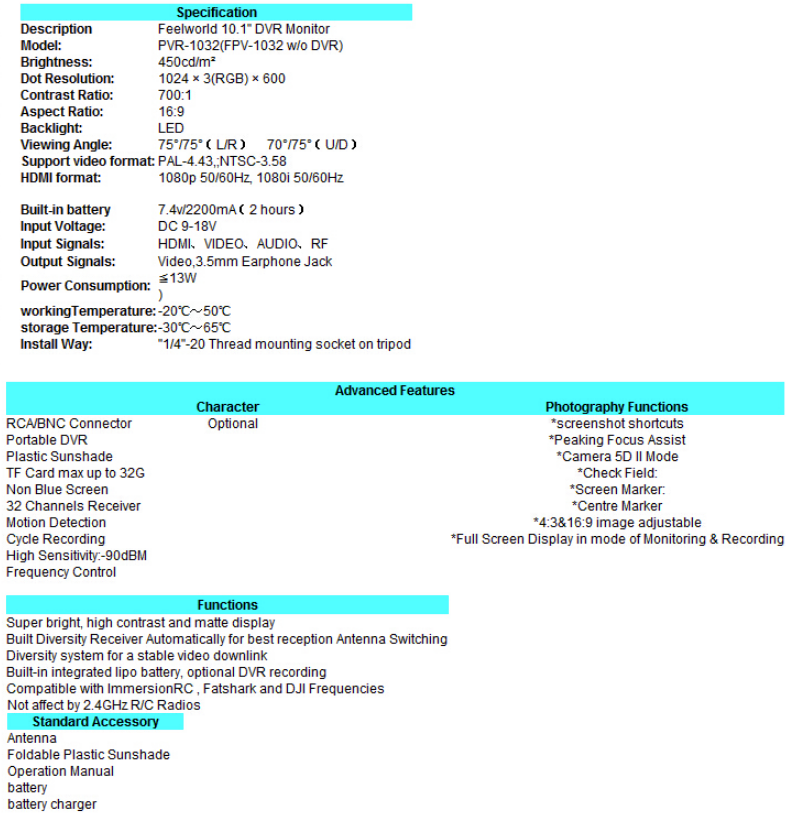

FEELWORLD/LUMENIER PVR1032
:handgestures-thumbdown: Segnalato negativamente da utente Gugu con la seguente motivazione:
"pessimo come rapporto qualità/prezzo. tenendo presente che è un monitor dvr, il Feelworld è identico al Lumenier, che ha copiato il marchio, il voto brutto riguarda le interferenze delle riceventi, a mio parere mediocri"

Immagine
Immagine
Immagine
  • 4

"You know..they say an elephant never forgets..what they don't tell you is, you never forget an elephant"
Immagine
Avatar utente
Fred94
Moderatore Forum
Moderatore Forum

Messaggi: 3798
Iscritto il: 02/07/2014, 13:49
Feedback: 498
Master HERO
Città di residenza: Roma

Re: FPV Monitor 5,8Ghz

Messaggioda havana » 10/04/2015, 18:18

Innanzitutto COMPLIMENTI per la nomina a MOD di questa sezione, credo sia il giusto premio e riconoscimento a chi si è impegnato in prima persona per la realizzazione di questa sezione. Per il resto....beh...sono superflui i complimenti, è solo un altro tassello che si aggiunge al grande mosaico che stiamo realizzando un po tutti con i diversi contributi : Chessygrin :
  • 1

"L'ingegnere sa quello che fa, e fa quello che sa"
Avatar utente
havana

Messaggi: 209
Iscritto il: 19/02/2015, 18:48
Feedback: 25
Active HERO
Città di residenza: Faicchio

Re: FPV Monitor 5,8Ghz

Messaggioda gugu » 10/04/2015, 19:11

bello! ottima idea. se posso contribuire, fred, io ti segnalo positivamente questo:
lo sky-zone 702 da 7 pollici, ti lascio il link in cui c'è l'indicazione delle frequenze dei canali:
http://www.fpvmodel.com/skyzone-rc702-sky-702-5-8g-7-inch-aio-diversity-receiver-fpv-lcd-monitor_g735.html

invece pessimo questo (pessimo come rapporto qualità/prezzo. tenendo presente che è un monitor dvr):
http://www.feelworld.cn/English/Product/9721655351.html

è un feelworld pvr1032 da 10,1 pollici, ma è identico al lumenier, che ha copiato il marchio, mi sa..:

Il voto brutto riguarda le interferenze delle riceventi, a mio parere mediocri. Li ho testati entrambi in parallelo, skyzone nessun problema, lumenier/feelworld sì....
  • 0

___________________
phantom 2, hero black 3+, goggles, taranis x9d+, anysense, mavlink etc...
Avatar utente
gugu

Messaggi: 254
Iscritto il: 22/03/2015, 21:44
Feedback: 23
New HERO

Re: FPV Monitor 5,8Ghz

Messaggioda Fred94 » 10/04/2015, 20:29

gugu ha scritto:bello! ottima idea. se posso contribuire, fred, io ti segnalo positivamente questo:
lo sky-zone 702 da 7 pollici, ti lascio il link in cui c'è l'indicazione delle frequenze dei canali:
http://www.fpvmodel.com/skyzone-rc702-sky-702-5-8g-7-inch-aio-diversity-receiver-fpv-lcd-monitor_g735.html

invece pessimo questo (pessimo come rapporto qualità/prezzo. tenendo presente che è un monitor dvr):
http://www.feelworld.cn/English/Product/9721655351.html

è un feelworld pvr1032 da 10,1 pollici, ma è identico al lumenier, che ha copiato il marchio, mi sa..:

Il voto brutto riguarda le interferenze delle riceventi, a mio parere mediocri. Li ho testati entrambi in parallelo, skyzone nessun problema, lumenier/feelworld sì....


fatto...aggiunte le tue due recensioni. : Thumbup : : Thumbup : : Thumbup :
  • 0

"You know..they say an elephant never forgets..what they don't tell you is, you never forget an elephant"
Immagine
Avatar utente
Fred94
Moderatore Forum
Moderatore Forum

Messaggi: 3798
Iscritto il: 02/07/2014, 13:49
Feedback: 498
Master HERO
Città di residenza: Roma

Re: FPV Monitor 5,8Ghz

Messaggioda quinzio75 » 13/04/2015, 16:26

Ciao Fred,grazie per l'impegno come sempre,molto gentile e preparato a dare risposte a tutti i neofiti in materia come me.
Volevo sottolineare la soddisfazione del monitor LCD-5812 appena acquistato.
Di facile intuito e immagini trasmesse in modo chiaro e nitido,ma non solo,rapporto qualità prezzo soddisfacente.
Avanti Ragazzi.... : Sailor :
  • 0

Avatar utente
quinzio75

Messaggi: 53
Iscritto il: 01/04/2015, 19:04
Feedback: 3
User Newbie
Città di residenza: cisternino

Re: FPV Monitor 5,8Ghz

Messaggioda Philms-video » 17/04/2015, 20:36

Su che prezzi stiamo per questi monitor? Reperibilità?
vi ringrazio..
  • 0

Avatar utente
Philms-video

Messaggi: 4
Iscritto il: 16/04/2015, 19:43
Feedback: 0
User Newbie
Città di residenza: Perugia

Re: FPV Monitor 5,8Ghz

Messaggioda Fred94 » 17/04/2015, 20:47

Philms-video ha scritto:Su che prezzi stiamo per questi monitor? Reperibilità?
vi ringrazio..


abbastanza..facilmente reperibili...sia su siti italiani che esteri..prezzi dipende dal modello..penso che partiamo dai 160 fino ai 250..all'incirca..
  • 0

"You know..they say an elephant never forgets..what they don't tell you is, you never forget an elephant"
Immagine
Avatar utente
Fred94
Moderatore Forum
Moderatore Forum

Messaggi: 3798
Iscritto il: 02/07/2014, 13:49
Feedback: 498
Master HERO
Città di residenza: Roma

pocket dvr/PV700

Messaggioda gugu » 19/04/2015, 18:29

ecco il monitor "pocket dvr" di first person view (o PV700 da bevrc.com. Da quest'ultimo cmq scarichi il firmware).
questo il sito in cui c'è il manuale e si può vedere il contenuto della confezione e le caratteristiche:
https://www.firstpersonview.co.uk/recorders-dvrs/fpv-pocket-dvr

foto che ho fatto per avere una idea di come è fatto:


monitor attaccato ai goggles (cavo che esce dal monitor in dotazione al monitor, ha un minijack da 2,5 4 poli. cavo che esce dai goggles, in dotazione ai goggles, jack classico a 4 poli da 3,5 mm):
Immagine

monitor attaccato al RC (posizione scomoda, secondo me):
Immagine

monitor attaccato al RC (posizione + comoda):
Immagine

qua un video che ho fatto oggi, proprio per far vedere come funzia:

Guarda su YouTube

nota: non ha antenne integrate, io l'ho collegato ai goggles, quindi quello che si vede in sostanza è quello che si vede dai goggles.
quindi necessario mettere una ricevente+antenna nella presa "AV IN" del monitor.

nel video che ho postato, ho lasciato l'audio che è quello del file avi del monitor, non quello dall'avi della gopro.
risoluzione usata:720x576, 30 fps; registra su scheda SD.
In sostanza, 14 minuti di registrazione corrispondono a circa 8/900 mega di video (e 2 giga con la gopro, 1080 25 fps medium)
pro:
piccolissimo! utile perchè ho un minimonitor per verificare "le grandezze" quando mi tolgo i goggles o per farlo vedere ad altri, senza portarmi dietro un altro monitor...utile anche in caso di flyaway finchè le antenne dei goggles prendono...ma almeno posso rivedermi dove può essere andato!

contro: un cavo in più, anzi un doppio cavo in più da attaccare (i suoi attacchi sono dei minijack). inoltre non si può regolare la luminosità del monitor (mi sembra). forse un po' vecchiotto!

giudizio complessivo: + che discreto! 7,5 (da 1 a 10 eh)

nota: nel video ho fatto il decollo e calibrazione bussola relativamente vicino ad un cavo elettrico aereo, non il max, diciamocelo.
inoltre:Il monitorino che prima pensavo di attaccarlo sul radio in basso a dx, l'ho messo centrale, vedi foto sul prato. Si può mettere anche sulla cintura, ha un comodo portaoggetto.
  • 0

___________________
phantom 2, hero black 3+, goggles, taranis x9d+, anysense, mavlink etc...
Avatar utente
gugu

Messaggi: 254
Iscritto il: 22/03/2015, 21:44
Feedback: 23
New HERO

Re: FPV Monitor 5,8Ghz

Messaggioda Fred94 » 19/04/2015, 18:39

beh..direi non male !!! : Thumbup :
parli di doppio cavo..intendi il composito giallo e bianco vero ?
come lo hai fermato sul radiocomando ?..semplice velcro adesivo ?
  • 0

"You know..they say an elephant never forgets..what they don't tell you is, you never forget an elephant"
Immagine
Avatar utente
Fred94
Moderatore Forum
Moderatore Forum

Messaggi: 3798
Iscritto il: 02/07/2014, 13:49
Feedback: 498
Master HERO
Città di residenza: Roma

Re: FPV Monitor 5,8Ghz

Messaggioda gugu » 19/04/2015, 19:55

Fred94 ha scritto:beh..direi non male !!! : Thumbup :
parli di doppio cavo..intendi il composito giallo e bianco vero ?
come lo hai fermato sul radiocomando ?..semplice velcro adesivo ?


sì semplice velcro, bisogna stare attenti che il velcro dietro il pocket monitor lo attacchi sullo sportellino che si stacca dove hai la batteria, però si fa.

doppio cavo nel senso che tu per collegare il monitor ai miei goggles hai bisogno di 2 cavi ed una doppia femmina per il raccordo. cioè: tu attacchi il mini-jack al monitor, il mini jack esce con il composito bianco e giallo maschi. Questo attacco sui goggles (ma anche sul monitor sky-702 che ho) non ce l'ho. quindi devo "ritrasformare" il composito bianco e giallo in un altro jack che si infila nei goggles. Cavo che già avevo in dotazione, anche questo con 2 maschi....
più facile a farsi che a dirsi, cmq!

se si riuscisse a trovare in rete un cavo solo con 2 jack sarebbe tutto "meno brigoso e + diretto"!
  • 0

___________________
phantom 2, hero black 3+, goggles, taranis x9d+, anysense, mavlink etc...
Avatar utente
gugu

Messaggi: 254
Iscritto il: 22/03/2015, 21:44
Feedback: 23
New HERO
